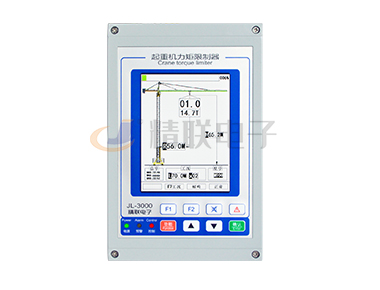

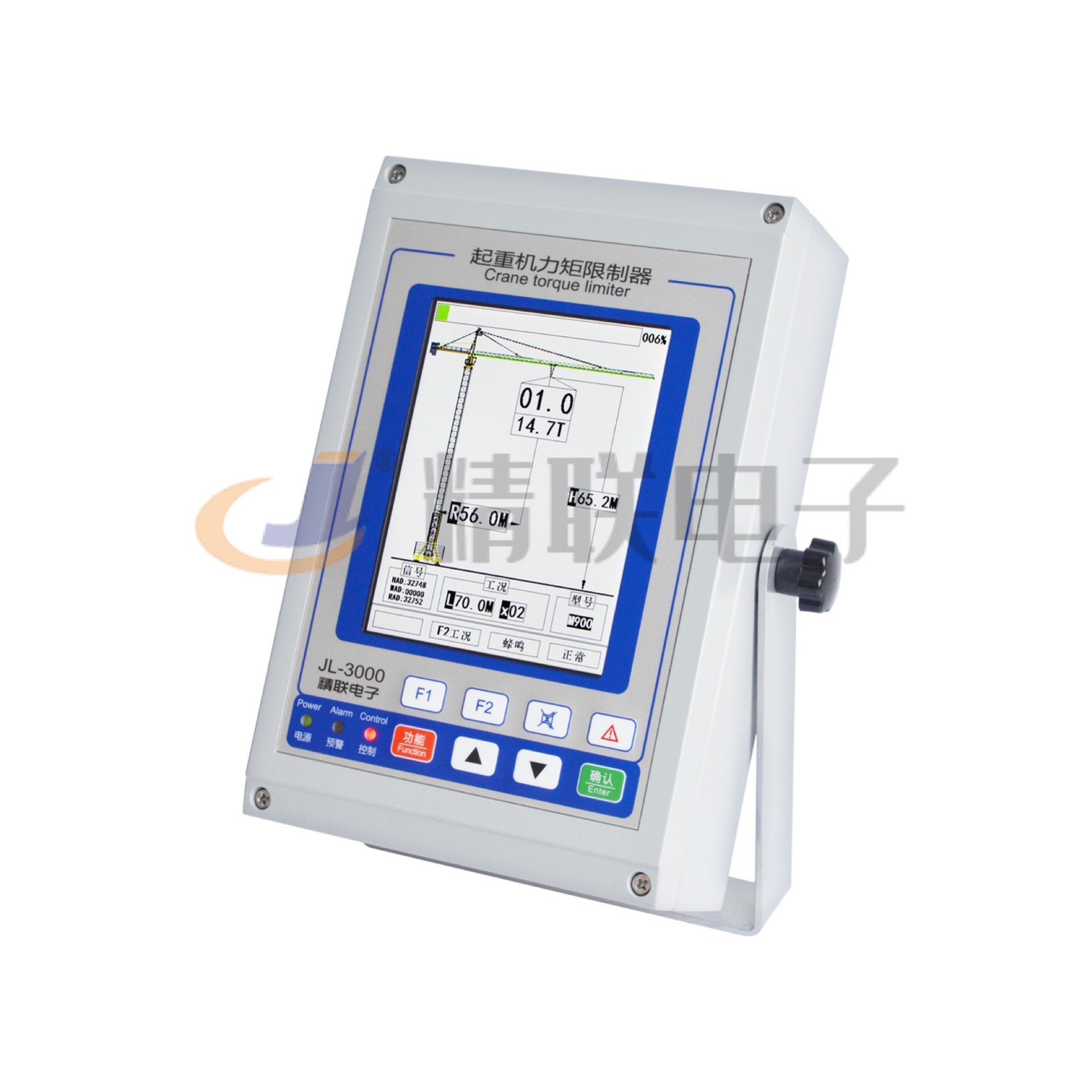

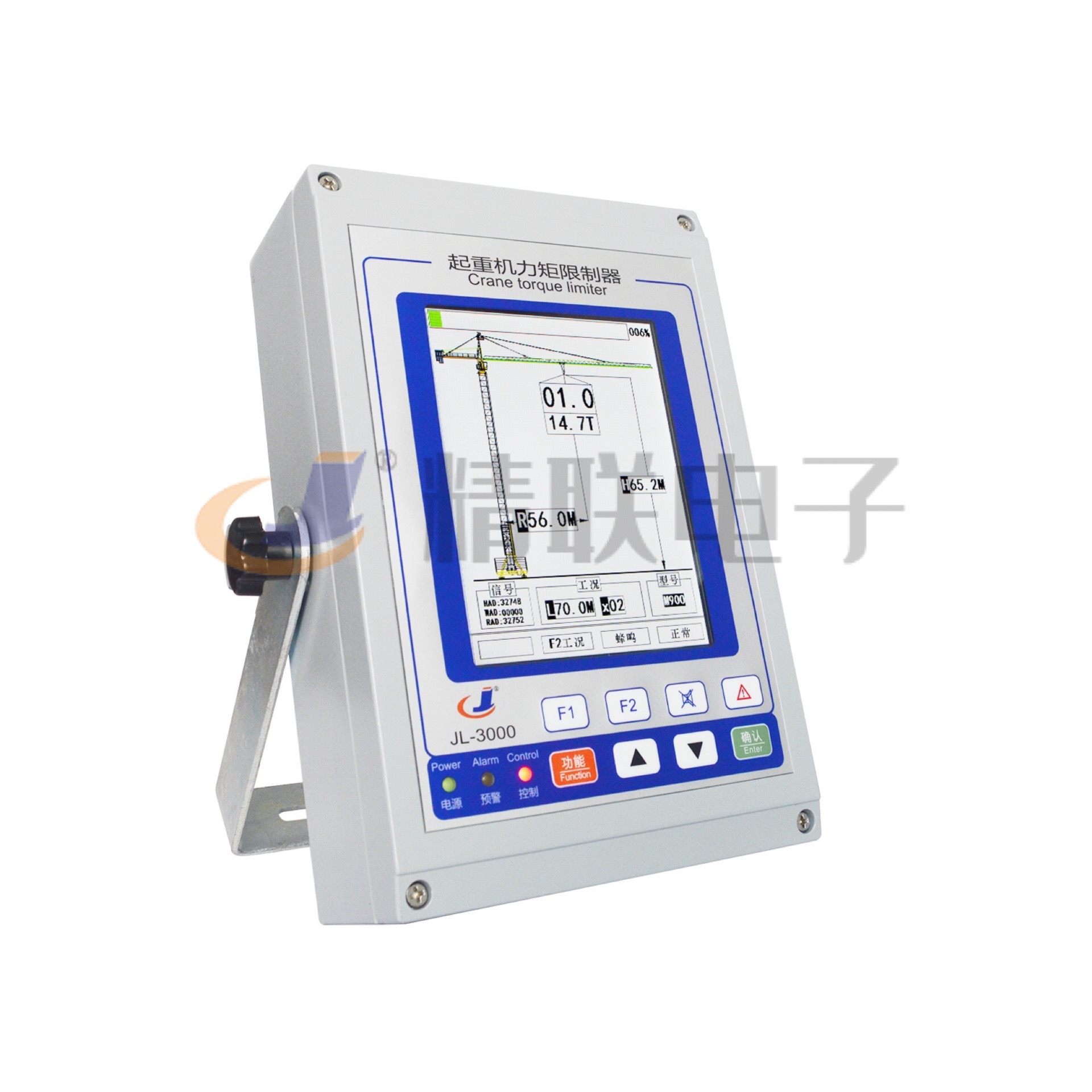

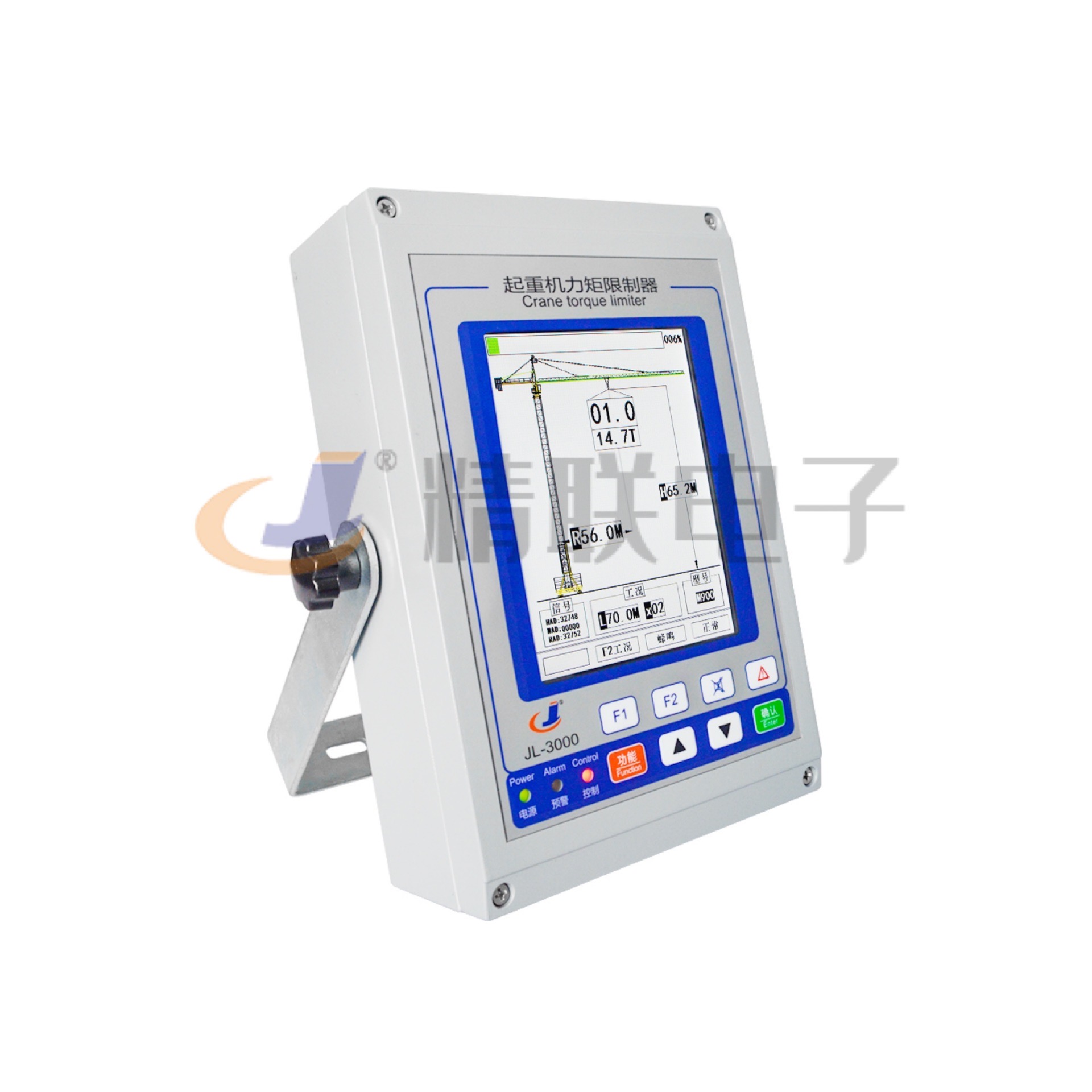

JL-3000型力矩限制器

技術特點:
●　JL-3000型微電腦力矩限制器采用工業級5.7英寸液晶顯示屏;
●　采用全貼片設計、防水、防塵、防振、占用空間小,拆裝方便;
●　機殼采用高壓鑄鋁材料，模具一次成型，美觀，防護等級強;
●　采用大規模數字、模擬CMOS集成電路,功耗??；
抗干擾能力強,可靠性高;
●　系統具有故障自動檢測功能,可自動判斷故障位置;
●　主機采用輕觸按鍵, 使用壽命長,可靠性高;
●　系統采用新型的模數一體化芯片,可軟件調節增益,硬件無需電位器,解決了電位器由于溫度變化而帶來的漂移問題,從而保證了數據的穩定性；
●　具有密碼設定功能，防止參數誤設定；
●　具有聲光報警功能；
●　能對傳感器和“溫度漂移”和“零點漂移”進行自動補償；
●  具有黑匣子功能，能存儲200組數據，方便用戶隨時查詢；

工作原理：
起重機力矩限制器的工作原理，首先將起重機的載荷曲線表通過編程器輸入存貯器中，再通過面板的人機對話窗口的功能，將各種工況參數給予設定，主機即可工作。主機采集來自重量傳感器的信號，經過信號放大，再經過A/D轉換器轉換成數字信號，送入微處理器CPU進行運算；比較處理后，一方面送給顯示屏顯示出相關的數據，另一方面與儀器內部中預先設定的重量、幅度、角度等的極限值進行比較，當超過額定重量的90%時，就發出聲光預警提示；超過額定重量100%時，發出聲光報警提示，超過105%時，輸出控制信號，自動斷開起重機向危險方向運行的控制回路，但允許向安全方向運行，從而達到安全保護的目的。

技術參數：

● 工作電壓：交流220V±20%&直流24V±15%

● 溫度范圍：-20℃～+60℃

● 相對濕度：＜95%（25℃）

● 工作方式：連續

● 整機功耗：＜20W

● 系統綜合誤差：≤±3%

● 報警控制誤差: ≤±3%

● 控制點輸出接點容量：220VAC 1A

主機構成

● CPU主板：

主板為“全合一”主板，所謂“全合一”指將系統全部硬件電路（CPU、A/D轉換、EEPROM、信號放大器、控制器、電源及其它）都集成到一塊板上，多層板設計，具有極高的可靠性和搞干擾能力，并能保證在工業環境溫度-20℃～+60℃，濕度95%范圍內均能正常工作;

● 顯示屏：

采用進口工業彩色液晶屏，分辨率高（640*480）,能一屏顯示用戶關心的所有數據,如:實際起重量、額定起重量、載荷率等;或根據需要只顯示特定參數,還可數字式與圖形顯示相切換;所有操作均有文字提示，具有良好的人機對話界面;

● 操作按鍵：

按鍵采用輕觸按鍵,在保證開關可靠性的前提下又滿足了手感舒適性,各按鍵標志清晰、明確，操作方便可靠；

● 自監測及報警、控制模塊：

配備有自監測及報警、控制模塊，可對當前實際重量及主機各模塊工作狀況進行監測，并提供起重機超載聲光報警，控制模塊采用大功率開關量輸出，滿足了惡劣環境下的需求；
